БП Antec HCP 1200W



Причин, по которым производители выпускают блоки питания для настольных ПК мощностью более 1 кВт, на самом деле, не так уж много. Безусловно, в первую очередь такие модели интересны разного рода экстремалам, которые если и не нагружают такие БП до номинального уровня, то не против иметь определённый запас прочности "на всякий случай". Однако не менее важен и такой аспект, как престиж торговой марки: ничто человеческое маркетологам не чуждо, и многие компании не прочь время от времени заявить о готовности "раскачать" максимальное количество Ватт в полной аналогии с тем, как раньше производители цифровых фотокамер старались поразить нас количеством мегапикселей, а производители процессоров, соответственно, гигагерцами.

Впрочем, времена меняются, и теперь производителям блоков питания, совсем недавно норовившим прислать в нашу лабораторию модель с максимальным количеством нулей  (этакий имиджевый эффект для облегчения "раскрутки" всей серии), нашлась возможность показать своё истинное мастерство в действительно полезных областях. Например, удивить покупателя моделью с максимально отдаваемой мощностью… без активного охлаждения, лишь с пассивным радиатором. Или, наконец, выпустить самый экономичный блок с максимальным КПД.

Иными словами, вместе с недавними гонками мегапикселей и гигагерцев, в прошлое уходят рекламные гонки киловатт. В моде нынче зелёные технологии, да и современные покупатели в большинстве своём наконец-то начали соображать, что для домашней системы с весьма производительными компонентами в большинстве случаев предостаточно блоков питания на 350 - 500 Вт.

Таким образом, в кои-то веки производители мощных БП остаются один на один с теми, кому все эти "киловаттники" действительно нужны - геймерами и оверклокерами. Такую требовательную и искушённую публику маркетинговыми уловками уже не увлечь, поэтому каждая новая модель должна нести в себе определённый заряд новизны.

Тем более, что цена у "киловаттников" нешуточная.


Сегодня мы знакомим наших читателей с новой 1,2-кВт моделью High Current Pro 1200 производства компании Antec. Блоки питания элитной серии High Current Pro, впервые анонсированные на выставке Computex 2010, выпускаются в версиях HCP-750, HCP-850, HCP-1000 и HCP-1200, мощностью 750 Вт, 850 Вт, 1000 Вт и 1200 Вт, соответственно, и обладают самой высокой из доступных на сегодняшний день сертификацией 80PLUS Gold. Для сравнения стоит отметить, что блоки "родственной" серии Antec High Current Gamer мощностью 900, 620, 520 и 400 Вт, уже доступные в некоторых странах, имеют сертификацию 80PLUS Bronze.

Ввиду высокой выходной мощности, для всей серии High Current Pro характерно наличие защиты от токовой перегрузки по всем шинам питания +12В. У моделей HCP-750 и HCP-850 насчитывается четыре таких шины, у модели HCP-1000 - пять, а у рассматриваемой сегодня HCP-1200 - восемь. Для всех моделей заявлена поддержка современных многоядерных процессоров Intel Core i3, i5 и i7, AMD Phemon II X6, а также графических карт в режимах NVIDIA SLI и ATI CrossFireX. Для старшей модели HCP-1200 заявлена поддержка всех одиночных, SLI, Triple SLI и Quad SLI конфигураций видеокарт NVIDIA GeForce, а также поддержка видеокарт ATI в конфигурациях CrossfireX  вплоть до объединения четырех карт в одной системе.

Производитель также подчёркивает применение гибридной системы кабельного хозяйства и систем охлаждения на базе вентилятора Sanyo Denki с двумя шариковыми подшипниками и управлением ШИМ-модуляцией: в 135-мм боковом исполнении для моделей HCP-750, HCP-850 и HCP-1000 и "специально оптимизированного для снижения шума" 80-мм тылового вентилятора для модели HCP-1200.



Комплект поставки. Конструкция

В рознице блоков питания серии High Current Pro ещё нет, компания Antec только приступила к их массовому производству, так что мы в лаборатории 3DNews знакомились с инженерным образцом модели HCP-1200. Впрочем, отталкиваясь от уже известной информации и от оформления упаковок серии High Current Gamer, можно предположить, что оформление розничных коробок серии High Current Pro будет выглядеть примерно так:

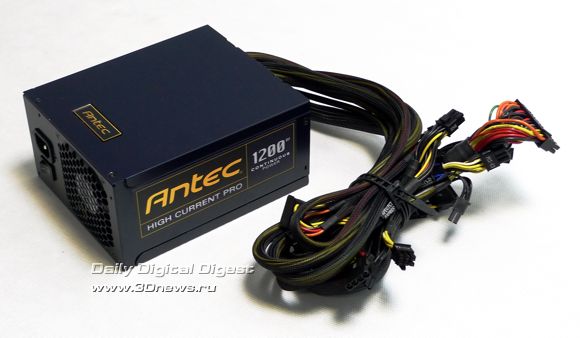

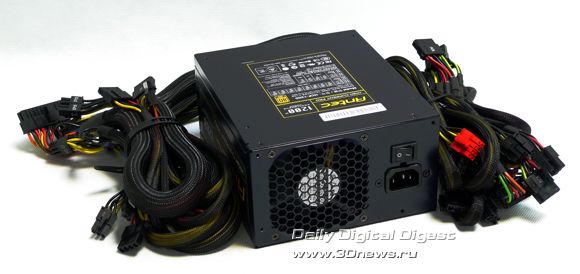

Блок питания Antec HCP-1200 имеет максимальную для стандарта ATX12V длину 180 мм, что неудивительно и, в общем, не так уж и много для такой мощной модели. Корпус выполнен из прочной стали и окрашен стойкой к царапинам краской глубоко тёмно-синего, практически чёрного оттенка - The Royal Blue.

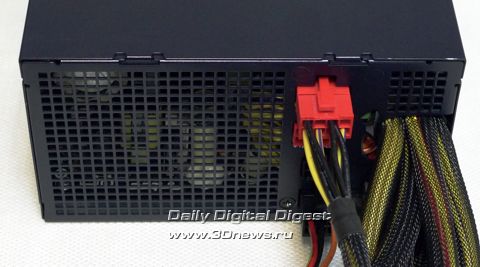

Система вентиляции и теплоотвода выполнена в классическом «проточном» стиле: вентиляционная решётка с крупными отверстиями квадратного сечения расположена на той же грани, из которой выходят встроенные кабели и где находятся разъёмы подключения модульных кабелей.

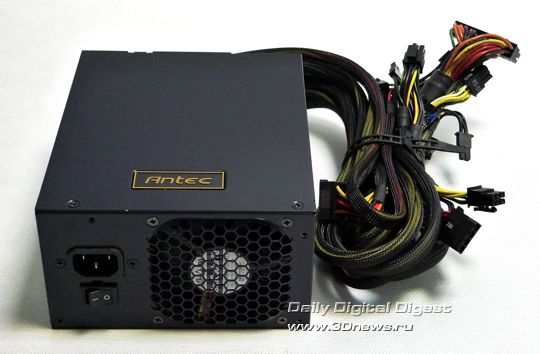

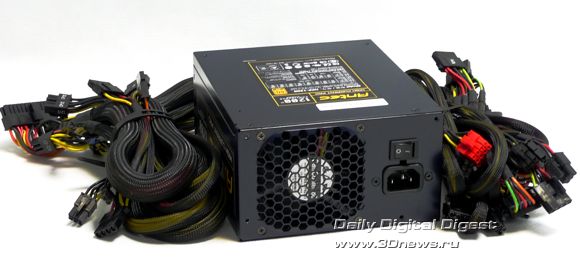

На противоположной  - внешней грани БП, вместе с разъёмом подключения силового кабеля и выключателем, расположен 80-мм вентилятор, прикрытый декоративной решёткой с «сотовыми» отверстиями.

Кабельное хозяйство

Инженерный образец модели Antec HCP-1200 поступил на тестирование в комплекте с набором модульных кабелей и сетевым кабелем. Впрочем, кто бы сомневался, что в розничном исполнении мы, несомненно, увидим "премиальную" комплектацию модели.

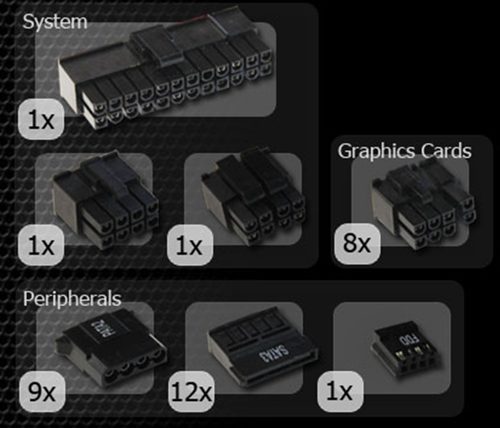

В комплект кабельного хозяйства модели HCP-1200 входят:

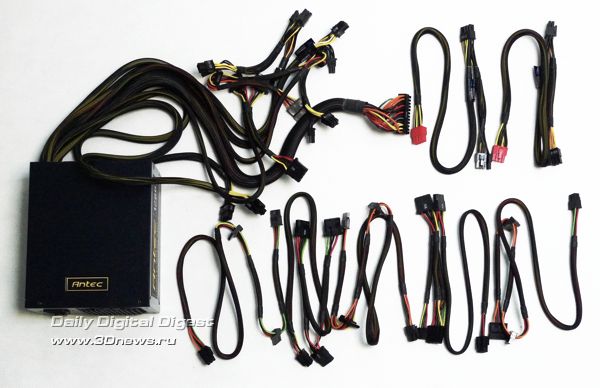

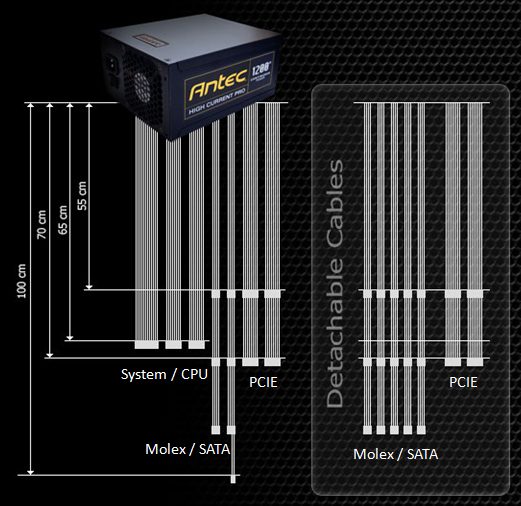

Набор, как видите, богатейший и исчерпывающе универсальный. Кабели оснащены практичными разъёмами и экранирующей оплёткой, длина каждого кабеля рассчитана на использование БП с самыми объёмными любительскими корпусами. Представление о разветвлённости кабельной системы и длине кабелей дают приведенные ниже иллюстрации.

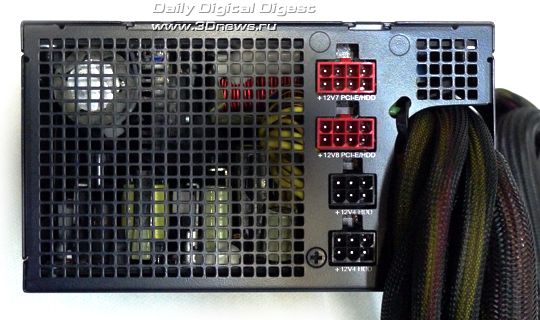

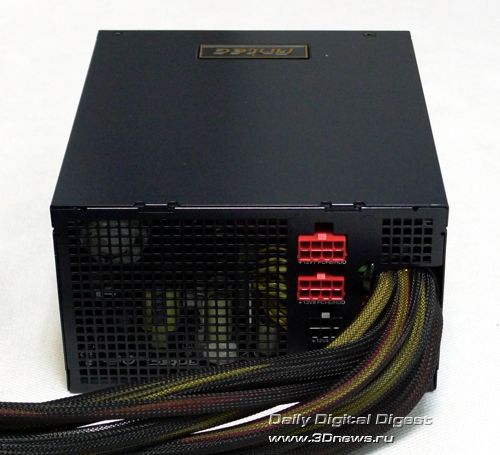

Модульные съёмные кабели питания подключаются к пяти разъёмам, расположенным в непосредственной близости от выходящего из корпуса жгута интегрированных кабелей. Ввиду наличия двух интегрированных кабелей питания PCI-E, два красных разъёма, предназначенные для питания систем с тремя или четырьмя видеокартами, в обычных конфигурациях и вовсе не используются.

Остальные три разъёма чёрного цвета, они предназначены для подключения кабелей питания остальных комплектующих. Кроме цветовой дифференциации разъёмов и разного количества контактных групп, предотвращающих случайное подключение кабелей не к тому разъему, у каждого разъёма также нанесены поясняющие подписи. Стоит отметить, что производитель заявляет о золотом покрытии контактов разъёмов для лучшей проводимости.



Особенности схемотехники и исполнение

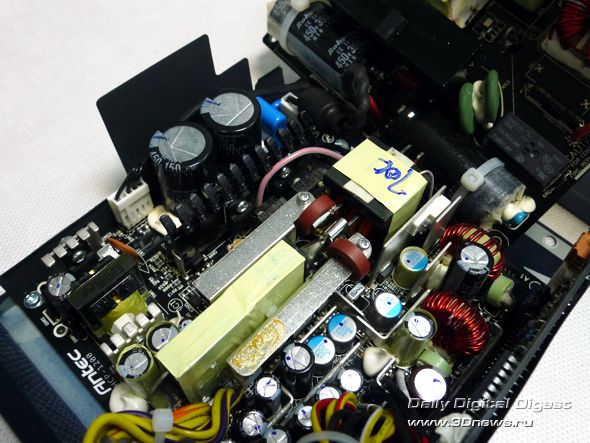

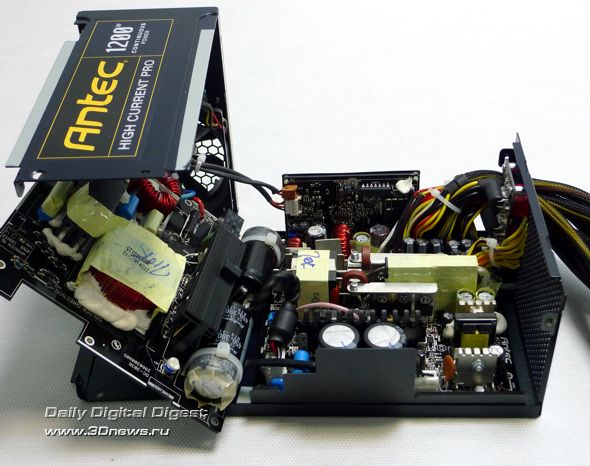

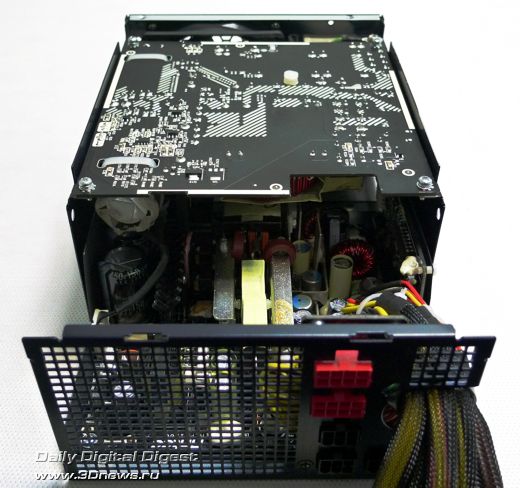

Для всех блоков питания серии High Current Pro характерно применение качественных двухслойных печатных плат, однако у рассматриваемой сегодня старшей модели, HCP-1200, таких плат две. Они смонтированы на противоположных плоскостях корпуса, а запаянные на них элементы ориентированы "внутрь", что, в конечном итоге, и определило выбор "проточной" схемы вентиляции.

Производитель особенно подчёркивает, что все без исключения электролитические конденсаторы, применённые в блоке HCP-1200, имеют японское происхождение и рабочую температуру до 105 градусов Цельсия.

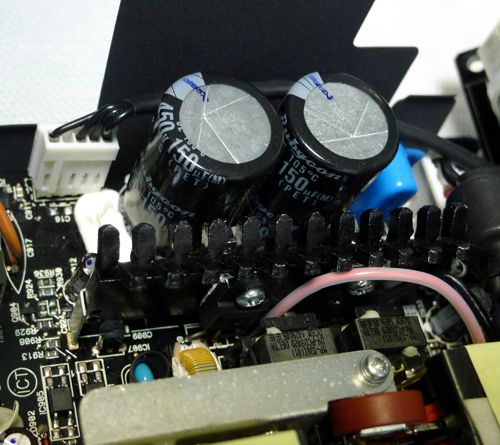

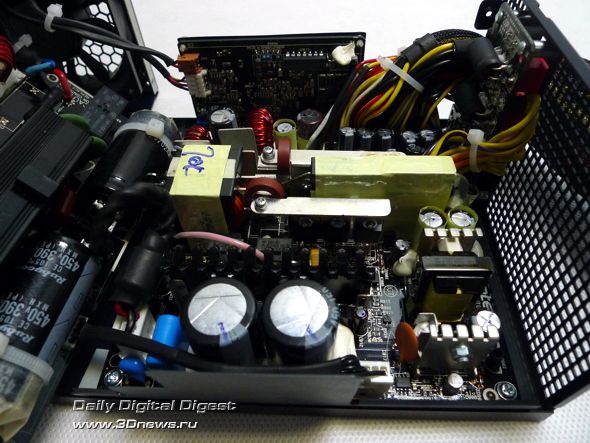

Как и большинство других современных блоков питания с сертификатами 80PLUS, рассматриваемая сегодня модель оснащена качественными высоковольтными электролитическими конденсаторами в первичных цепях, однако в случае HCP-1200 таких конденсаторов не один и не два - целых четыре "банки" на рабочее напряжение 450 В: две номиналом 150 мкФ и две номиналом 390 мкФ. Кроме того, во входных цепях схемы применена дополнительная фильтрация для снижения уровня электромагнитных помех. В схеме использована топология полного фазосдвигающего моста с ШИМ-контроллером.

Ещё раз напомним, что для этой модели, согласно спецификациям, суммарный нагрузочный ток шины +12 В может достигать 99 А. Именно поэтому нагрузка этого канала разводится по восьми шинам. Для надёжной защиты от токовой перегрузки в схеме блока питания применено мощное реле. Стабильность выходных напряжений шин +5 В и +3,3 В обеспечивается двумя преобразователями постоянного тока (DC-DC) - по одному для каждого канала.

Важный конструктивный момент: большинство радиаторов этого блока питания выполнены из электротехнической меди, таким образом, удалось не только улучшить отвод тепла, но также сделать эти элементы более компактными. Результат налицо: вес столь мощной и сложной модели составляет всего 2,9 кг.

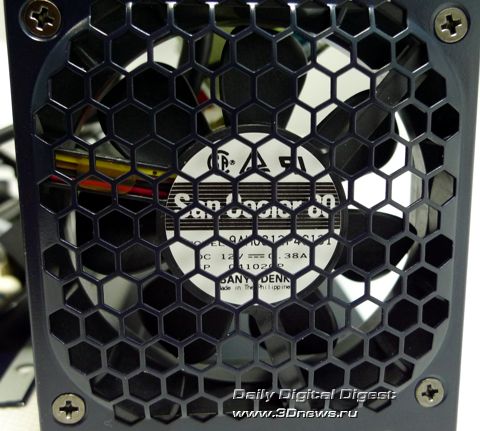

Система охлаждения и вентиляции выполнена на основе 80-мм вентилятора San Cooler 80 (9AH0812P4G131) с ШИМ-регулятором производства компании Sanyo Denki. Напряжение питания вентилятора - 12 В, рабочий ток – до 0,38 А, максимальная скорость вращения - 2300 об/мин.



Итоги

Что ж, инженеры компании Antec и их производственные (OEM) партнёры (по некоторым косвенным данным, это, скорее всего, компания Delta) поработали от души, на славу. Блок питания Antec High Current Pro 1200W, несмотря на высокую мощность и поддержку нагрузки по шине +12В до 99А, получился достаточно компактным и относительно легким, по крайней мере, пр сравнению с моделями серии Antec CP. Высокий КПД на уровне стандарта 80PLUS Gold, современный набор схем, высококачественные комплектующие, продуманная разводка модульных кабелей, позолоченные контакты, поддержка всех актуальных на сегодняшний день конфигураций графических карт, включая NVIDIA Triple SLI и ATI CrossfireX - словом, всё по высшему стандарту, для самых требовательных.

Пока что в российской рознице блок питания Antec High Current Pro 1200W не замечен, однако имейте в виду, рекомендованная производителем розничная цена заявлена на уровне $345.  Впрочем, судя по результатам тестирования, оно того, несомненно, стоит.
