Aerocool BX-500 Evil Black Edition — предельное охлаждение



Комплектация. Внешний вид

Большинство компьютерных корпусов, выпускаемых тайваньской компанией Aerocool, ориентированы на игровые компьютеры и относятся к серии PGS — Performing Game System (производительная игровая система). Эта серия в свою очередь включает несколько линеек: Value, Professional, Compact и Ultimate Gaming. Первая из них призвана радовать пользователей соотношением цены и качества, вторая, как и следует из названия, ориентирована на профессионалов, корпуса линейки Compact имеют небольшие габариты и наиболее рационально используют место. Ultimate Gaming предназначена для геймеров и оверклокеров-энтузиастов. Эти конструкции из пластика и металла призваны не просто умещать в себе производительную систему, но и достойно обеспечивать ее охлаждение даже при разгоне. Об одном из корпусов этой линейки и пойдет речь — сегодня мы тестируем Aerocool BX-500 Evil Black Edition.

Поставляется корпус в красочной глянцевой коробке. На лицевых сторонах помещены различные фотографии корпуса и его стилизованное название. На торцах можно найти список характеристик и краткое описание. Мы обнаружили, что описания на коробке несколько перепутаны — русскоязычный вариант обозначен почему-то не российским флагом.

Пожалуй, дизайн BX-500 придется по вкусу почти любой категории пользователей. Плавные линии и скругленные углы подойдут как игровому компьютеру, так и домашней рабочей станции. Многочисленные вентиляционные решетки весьма неплохо сочетаются с сетчатым покрытием передней панели.

В комплекте с корпусом обнаружилось следующее:

Этих винтиков будет достаточно, даже если вы не сторонник использования безвинтовых фиксаторов, установленных в корпусе.

Переходник на 2,5-дюймовые устройства

Он уже установлен в одном из отсеков корзины для устройств форм-фактора 5,25''

Большая часть передней панели выполнена из мелкой алюминиевой сетки. В нижней части сквозь решетку проглядывает 120-мм вентилятор, а чуть выше расположились пять заглушек под 5,25-дюймовые устройства. Отсеков для 3,5-дюймовых устройств, имеющих вывод наружу, нет, зато одно такое устройство можно установить через переходник, для этого в одной из заглушек имеется вырез под 3,5 дюйма.

Переднюю панель скрывает пластиковая крышка. Под ней находятся четыре порта USB 2.0, аудиоразъёмы, порт e-SATA, порт IEEE1394a, а также кнопка перезагрузки. Чуть ближе к передку расположилась кнопка питания, в центре которой помещен светодиод. На изгибе — границе верхней и передней панели — находится светоиндикатор активности жесткого диска.

Теперь взглянем на верхнюю панель. Здесь найдется место двум 120-мм или 140-мм кулерам, однако при такой большой вентиляционной решетке с крупной сеткой не помешал бы пылевой фильтр.

Левая боковина (если смотреть на корпус спереди) имеет беспрецедентную по размерам вентиляционную решетку — разом можно установить до четырех 120-мм или 140-мм вентиляторов. В отличие от его собрата-близнеца BX-500, решетка у BX-500 Evil Black Edition не металлическая, а из прозрачного пластика. Разницы особой нет, хотя при установке вентиляторов с подсветкой, аналогичных уже имеющимся в корпусе, можно будет добиться более эффектного внешнего вида.

Вентиляционная решетка обнаружилась и на правой панели, напротив разъема процессора. Только здесь она под 80-мм вентилятор, цель которого – помочь в охлаждении CPU.

Задняя панель традиционна для корпусов с нижним расположением блока питания: в верхней части размещен 120-мм вытяжной вентилятор, ниже семь заглушек под карты расширения. Также на задней панели находятся четыре обрезиненных вывода под шланги жидкостной системы охлаждения.

Нижняя панель позволяет не только установить блок питания вентилятором вниз (для этого предусмотрена решетка в задней части), но и разместить дополнительный 120-мм или 140-мм вентилятор для увеличения воздушного потока через корпус. Ножки BX-500 Evil Black Edition обеспечивают вполне достаточный для вентиляции воздушный зазор в 17 мм.



Внутреннее строение. Сборка системы

При осмотре внутреннего пространства первым бросается в глаза оранжевый поддон материнской платы.

Спектр поддерживаемых материнских плат довольно широк — от mini-ITX до EATX, а зажимы для кабелей позволят аккуратно соединить все компоненты системы между собой. Также большое внимание уделено системе охлаждения — в корпус можно установить до десяти вентиляторов.

Для их одновременного использования предусмотрены специальные переходные адаптеры, которые дают возможность подключить все вентиляторы к одному стандартному трехштырьковому разъёму или разъёму питания типа molex.

Приступим к сборке системы. Начнём, как обычно, с материнской платы. Крепеж для нее, как упоминалось, поставляется в отдельном пакетике — стандартные шестимиллиметровые ножки и крестовые винтики под них.

Установить системную плату — дело пары минут, а вот поменять систему охлаждения процессора без демонтажа самой платы не всегда возможно. Со стендовой платой ASUS M4A79 Deluxe дела обстоят именно так.

Для снижения уровня вибраций в корпусе предусмотрена резиновая прокладка на месте крепления блока питания к задней стенке.

Большинству БП в этом корпусе будет более чем свободно, а ближайший элемент — переходная плата для вентиляторов — на всякий случай сделан съемным. Выреза для укладки шлейфов за поддоном нет, прокладывать толстые кабели питания предполагается через уже упомянутые пластиковые зажимы-фиксаторы — они вполне достойно справляются с этой задачей. Из двух вариантов монтажа модуля питания, вверх или вниз вентилятором, мы выбрали последний.

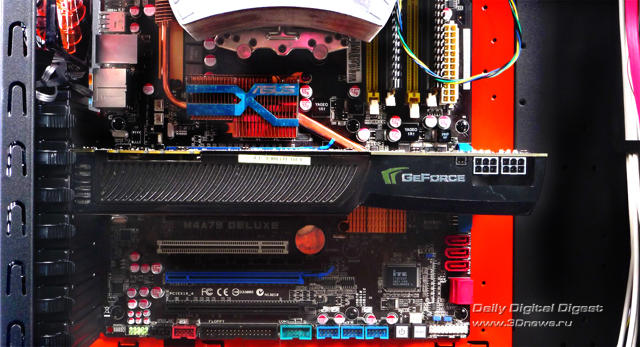

«Дьявольская» версияBX-500 способна вместить платы расширения длинной до 380 мм. Действительно, пространства тут вполне достаточно: мы устанавливали стендовую NVIDIA GeForce GTX 285 в самое «невыгодное» положение — верхний слот PCI-E — места в котором несколько меньше, чем в остальных из-за корзины для 5,25-дюймовых устройств. Фиксируются карты при помощи довольно удобных пластиковых защелок.

При этом остался запас почти в 9 см, а если установить плату в другой слот, то ей будет еще свободнее.

Установка привода сложна лишь тем, что заглушку можно вынуть, только сняв всю переднюю панель. Правда, сделать это не так уж и трудно — для преодоления сопротивления защелок не требуется особой силы.

Крепится устройство без помощи инструмента, на каждом отсеке установлен съемный фиксатор.

Для установки жесткого диска необходимо сначала зафиксировать его в пластиковых салазках, а потом вставить по направляющим в корзину. Разом можно установить до пяти носителей информации.

Перед тестированием скажем пару слов о системе охлаждения. Производитель счел нужным поставлять с корпусом два вентилятора.

Фронтальный 120-мм вентилятор с оранжевой подсветкой работает на вдув. Для защиты от попадания пыли здесь установлен фильтр.

Также пылевыми фильтрами оснащены все заглушки передней панели.

Аналгичный 120-мм вентилятор, установленный на задней панели, работает на выдув.



Выводы

Безусловно, в Aerocool BX-500 Evil Black Edition сделан очень серьезный упор на систему охлаждения. Пусть штатных вентиляторов всего два, но дополнительных можно установить еще целых восемь. Конечно, даже предустановленных кулеров вполне достаточно, чтобы обеспечить работоспособность системы, но результаты могли быть лучше при наличии дополнительных вентиляторов над системной платой. Так что при покупке корпуса стоит запастись и парой-тройкой дополнительных «стодвадцаток».

Зато удобная система укладки кабелей и возможность безвинтового крепления карт расширения, жестких дисков и пятидюймовых устройств не может не радовать. А средняя цена в 4 600 рублей делает этот корпус весьма привлекательным решением.
